Что делать если вы хотите редуктор, но я на такую винтовку редукторов еще не делал?

Самое простое прислать мне резервуар, для снятия мерок. Да это не всегда удобно, и дополнительные затраты, но! Вот простой пример.

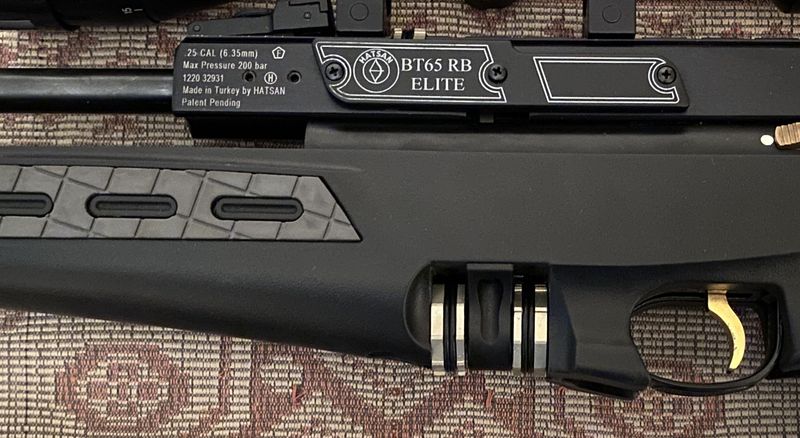

Резервуар на Хатсан 65. Редуктора я на них делал уже наверное лет 10. Проблемы с ними были в самом начале, внутренний диаметр резервуара колебался от ф27,0 до ф26,9мм.

Стал делать редуктора ф26,8 и долгое время все было нормально. До одного майского заказа.

Смотрим Резервуар самый обычный, пробка задняя не латунь, а анодированный аллюминий.

Сделал редуктор, а он не лезет!?

Что не так? Все просто, внутренний диаметр резервуара ф26,5мм. Редуктор туда нужно ф26,4

Теперь про снятие размеров. Самый главный, внутренний диаметр резервуара.

Очень часто клиенты делают такой замер. Это неправильно. Вы замеряете внутренний диаметр по резьбе, он в большинстве случаев больше внутреннего диаметра резервуара. Замерить диаметр за резьбой, штангелем НЕВОЗМОЖНО! У него слишком короткие губки.

Второй неправильные замер. Измеряют внешний диаметр и толщину стенки, потом от внешнего диаметра отнимают две толщины стенки. Пробуем.

Внешний диаметр ф34,99 (округлим до ф35,0)

фото

Толщина стенки 4,45

фото

Нехитрый расчет 35-4,45-4,45=26,1 Результат ф26,1 ? НЕТ. Реальный диаметр внутри ф26,5

Тут еще проблема в качестве резервуара и правильности замеров. Внутренний диаметр может быть смещен относительно внешнего. Это наглядно видно если делать такие замеры по периметру, все могут быть разными. Можно конечно сделать несколько замеров, но где гарантия что внутри не круг а эллипс?

Как измерить?

1. Нутрометром. Такой инструмент обычно бывает в токарных и фрезерных мастерских. Но не во всех.

2. Самодельным калибром. Берем кусок ненужного металла (желательно мягче материала резервуара), и протачиваем его снимая по 0,1мм, до тех пор пока он не начнет плотно входить в нужное нам место за резьбой.

Вот пример.

И так.

1. Внутренний диаметр внутри резервуара, там где будет стоять редуктор.

Как измерить смотрите выше.

Нюансы. Резервуары бывают без проточки под редуктор, и с проточкой.

1.1. Без проточки

1.1.1 Могут быть с идеальной поверхностью. Идеальный вариант для установки редуктора.

1.1.2 могут быть с продольными рисками, царапинами, овальной поверхностью. Установка редуктора по большей части невозможна или проблематична из-за возможных утечек и пр.

Обычно идеальная поверхность у стальных резервуаров, неровная, овальная с рисками у дюралевых. Бывают и исключения, к примеру у CZ-200 резервуары стальные, но внутренняя поверхность часто не идеальная.

1.2. С проточкой

1.2.1 Проточка только под заднюю пробку. Редуктор в это место установить сложно. Просто нет места. Ставить в непроточеную часть смотрим пункт 1.1

1.2.2 Проточка на определенную глубину. Обычно резервуары под заводской редуктор. Глубина проточки ограничивает возможный заредукторный объем. Т.е. больше чем позволяет проточка его не сделать. Нужно замерить глубину проточки и длину задней пробки, той части которая входит в резеруар.

фото1 фото2

Что делать если нет проточки. Сразу пишу, расточка резервуара задача не для любого токаря. Не раз и не два сталкивался с тем что рукожопы просто запарывают резервуар. Апофеоз - один дебил раз за разом делал глубокие риски и по итогу довыравнивал резервуар до тех пор, пока диаметр расточки стал больше диаметра резьбы. А толщина стенки - опасной для эксплуатации. Поэтому не рекомендую даже думать в этом направлении.

Предвижу вопрос и отвечаю - У меня нет оборудования для расточки. В станок не влезет.

Слать мне фото резервуара внутри не надо, по фото я оценить его состоянии не смогу, даже если это будет идеальное фото, резкое и не темное (таких ни разу никто не присылал). Оценивайте эти риски самостоятельно.

2. Задняя пробка. От её формы зависит возможно ли установить редуктор без сверления резервуара. Для того чтобы это понять сделайте вот такие фото

Торец пробки

Пробка сбоку

На такую пробку можно сделать уплотнение.

Нужно замерить вот эти размеры.

Возможно будут еще нюансы, все зависит от конструкции.

Если места на задней пробки для переноса уплотнения недостаточно, практически всегда можно установить редуктор, с сверлением резервуара. (отверстие в стенке резервуара в этом случае необходимо для нормальной работы редуктора)
